Fonte de Alimentação

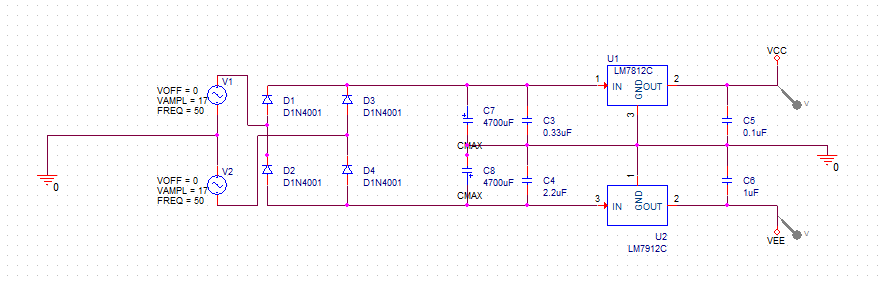

No que diz respeito à fonte de alimentação, as simulações previamente feitas serviram para conferir a evolução temporal das tensões. Abaixo segue a representação do circuito da fonte de alimentação (Figura 26).

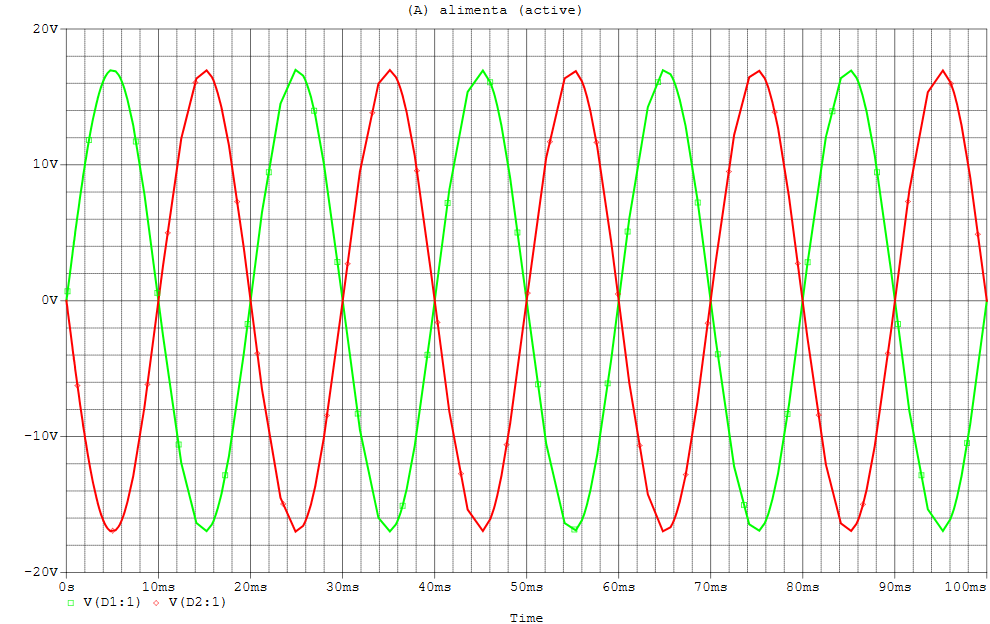

Na figura seguinte regista-se a evolução temporal da forma de onda fornecida pelo transformador de +12V e -12V. De referir que o valor atribuído à fonte da simulação é de que irá ser aproximadamente 17. Deste modo, foi obtida a seguinte forma de onda:

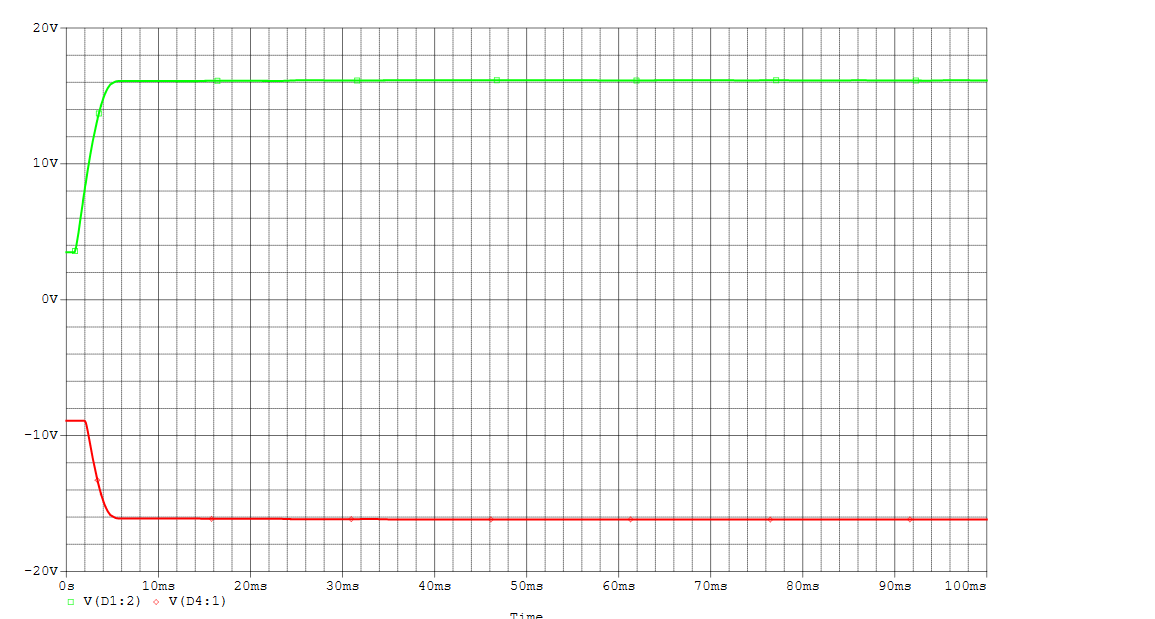

Seguidamente foi analisado a evolução temporal da forma da onda do circuito após os 4 díodos, também, denominada como ponte de Greatz e após os condensadores. Na  figura 28, está presente o resultado obtido.

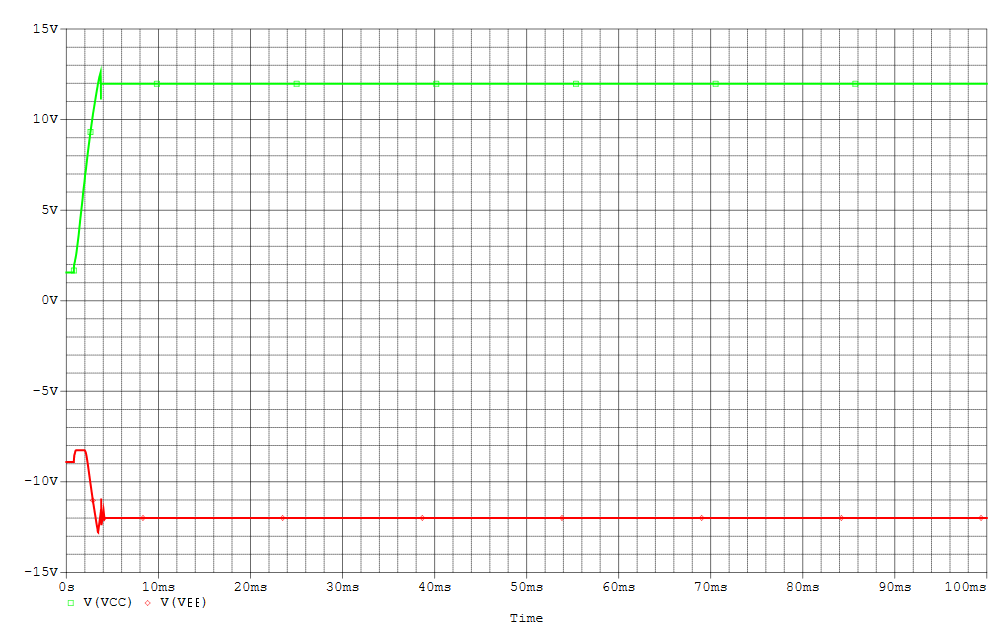

Por último, acontece a regularização da onda, foi possível verificar a seguinte forma de onda:

Seguidamente, procedeu-se à montagem do circuito com os seguintes componentes:

· 1 breadboard;

· Fios condutores;

· 2 reguladores de tensão (KA7812; L7912CV);

· 4 condensadores eletrolíticos (2x4700uF; 1uF; 2.2uF);

· 2 condensadores cerâmicos (0,33uF; 1uF);

· 1 transformador;

· 4 díodos 1N4001.
